1. SKB 结构概览

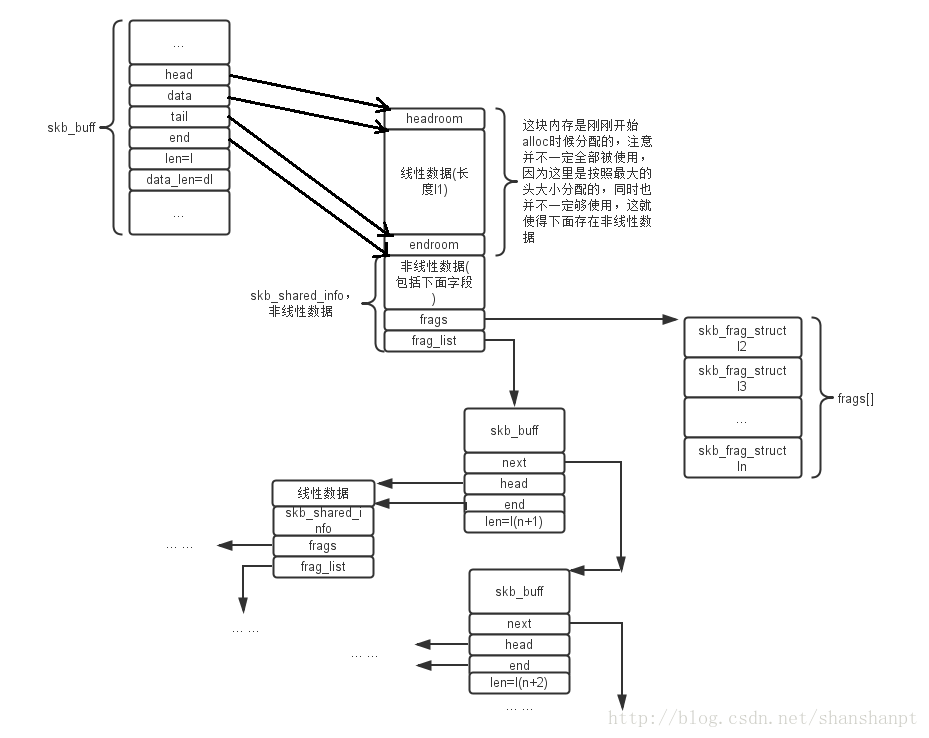

SKB 的结构是这样一个很复杂的图，可以看到 skb 分为三部分：控制（struct sk_buff 本身）、线性数据、非线性数据（skb_shared_info）


2. SKB 线性数据部分

SKB 的线性数据部分是用于存放数据包的连续内存空间，所以称为是线性的，主要有 head, end, data, tail 四个指针。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct sk_buff {

...

__u16 transport_header; //传输头相对于skb->head的偏移

__u16 network_header;//网络头相对于skb->head的偏移

__u16 mac_header;//以太网头相对于skb->head的偏移

/* These elements must be at the end, see alloc_skb() for details. */

sk_buff_data_t tail;

sk_buff_data_t end;

unsigned char *head, *data;

}
  • head 和 end 指向数据趋于的头部和尾部，是分配的时候就固定的
  • data 和 tail 是真正数据的开头和结尾
  • head 与 data 之间的趋于被称为 headroom，data 和 tail 之间的区域被称为 tailroom。刚刚分配的时候，headroom 大小为 0，tailroom 大小为 size，后续的操作通过移动 data 和 tail 来完成。

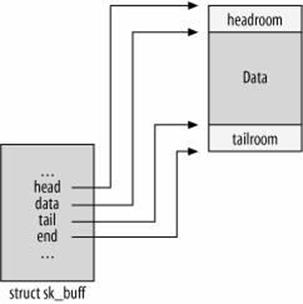

四者的关系在这个图里面很清楚：


3. SKB 非线性数据部分

对于大型或者是分片的数据包，其数据无法存储到连续的内存块也就是 data 中，所以需要非线性的数据存储。

skb 中有一个叫做 skb_shared_info 的结构来管理非线性部分：

1
2
3
4
5
6
7
8
9
10
struct skb_shared_info {
    atomic_t dataref;
    unsigned short nr_frags;
    unsigned short gso_size;
    unsigned short gso_segs;
    unsigned short gso_type;
    __be32 ip6_frag_id;
    struct sk_buff *frag_list;
    skb_frag_t frags[MAX_SKB_FRAGS];
};
  • nr_frags：非线性部分的片段数量
  • frags：片段

每一个片段 skb_frag_t 如下：

1
2
3
4
5
typedef struct skb_frag_struct {
    struct page *page;
    __u32 page_offset;
    __u32 size;
} skb_frag_t;

这个结构体记录了片段在内存中的位置和大小。

3.1 非线性部分的用途

非线性部分的用途主要有：

  • 数据包过大，难以分配连续内存
  • IP 分片和重组

4. skb->len 与 skb->data_len

len 指的是数据包的总长度，也就是线性和非线性长度之和。

data_len 虽然带有 data 字样，但不是线性部分 data 的长度，而是非线性部分的长度。

而线性部分 skb_headlen(skb) = skb->len - skb->data_len。
