1. 家庭网络拓扑分析
设备介绍：
- GS3202：移动送的光猫，配置较差，只有1口是千兆，2-4口是百兆
- RT-AC66U：老华硕路由器，暂时接在百兆口苟延残喘，只能给我的房间提供网络
- E2633：据说是中兴 AX3000 巡天的运营商定制版，可以和中兴设备组网
- IPTV：父母用的电视机顶盒
需求主要两点：
- 把老华硕路由换掉，并和 E2633 组网，因此需要换成中兴的路由器
- IPTV 可以正常使用
先介绍关于 IPTV 的内容：
如果 IPTV 和路由器都放在客厅电视柜的话，需要两根从客厅到弱电箱的网线分别连接千兆口（一般是1口）与路由器，电视口（一般是2口）与IPTV。
而之前家里装网络的电信师傅搞了一个很神奇的操作：把8芯的网线强行分成两个4芯，而4芯线的速度一般不到百兆，只能说操作非常难绷。

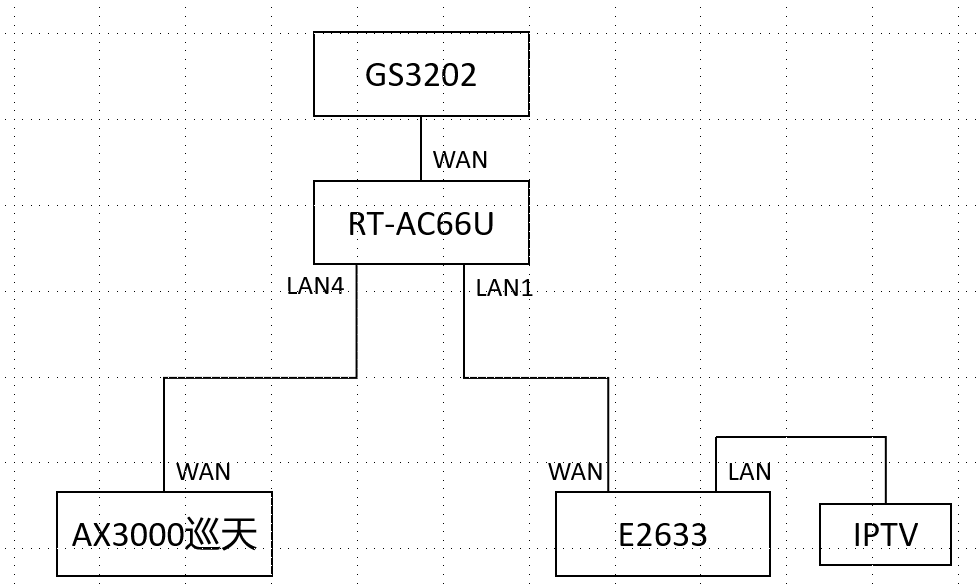

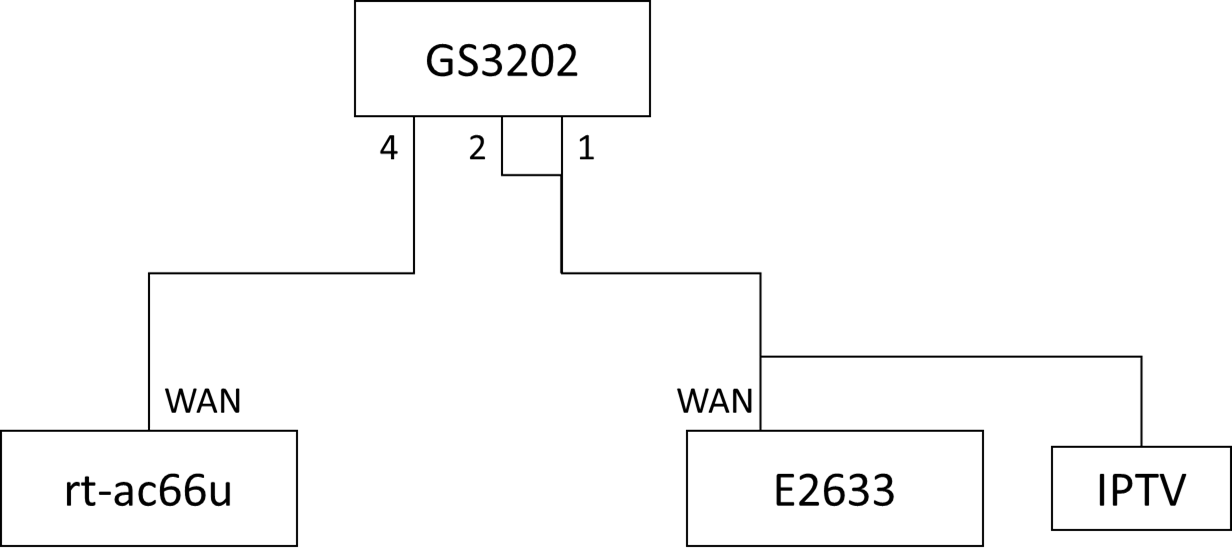

而第一张图中移动的装法则是把 IPTV 连接到了 E2633 路由器的 LAN 口上，并且在路由器和光猫中进行了一些设置如下。

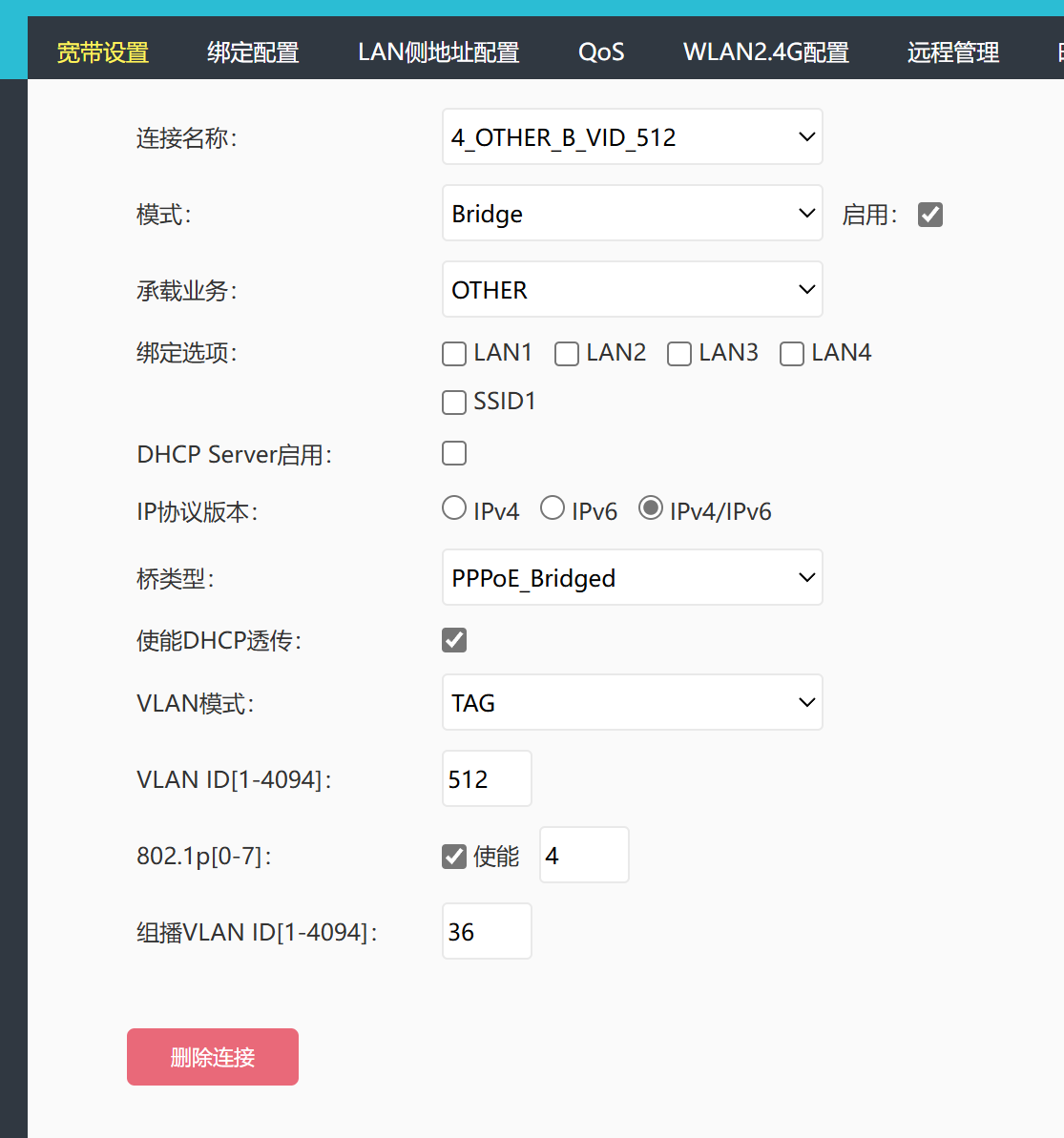

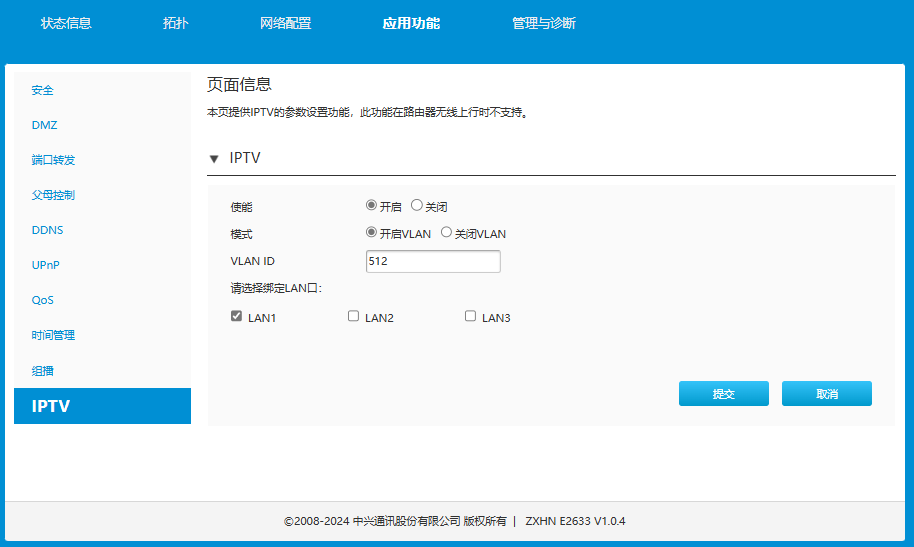

超级管理员进入光猫后台可以看到 IPTV 业务的 VLAN ID 为 512，正常而言，绑定选项中的 LAN2 是勾选的，然后直接用 IPTV 机顶盒连接到光猫的 LAN2 就行。而这里用不到把它取消绑定了。

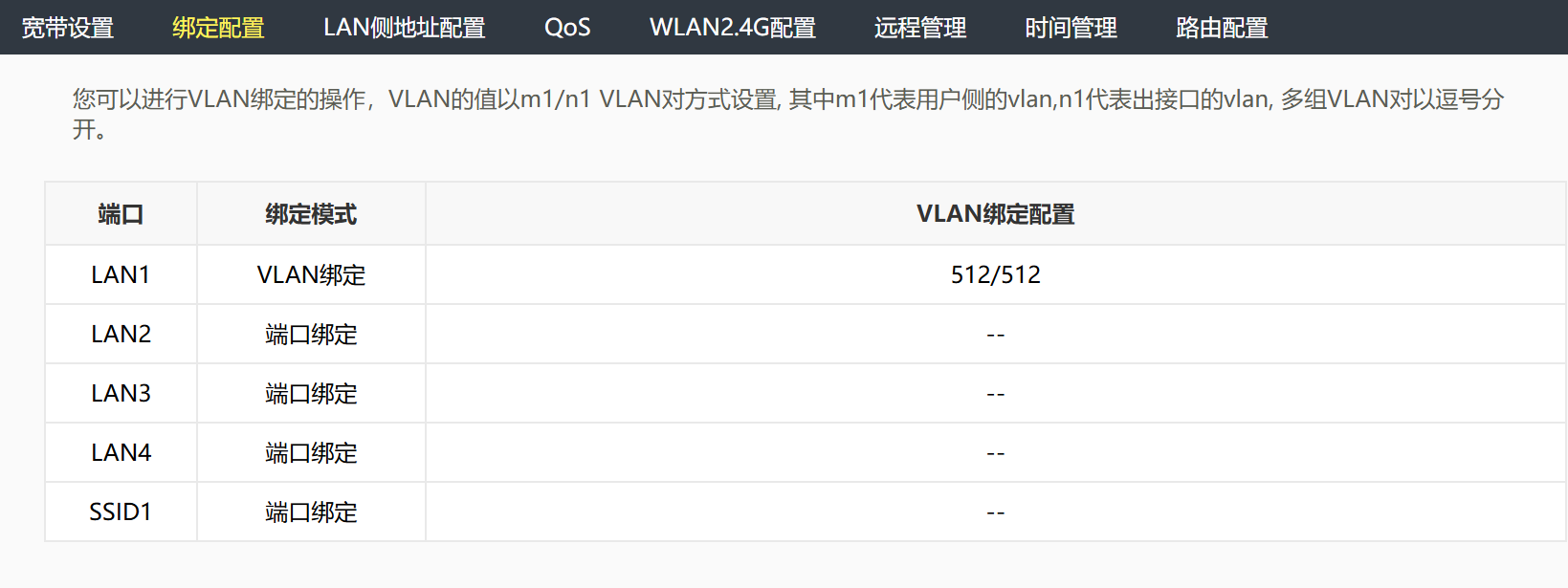

在绑定配置中，将 VLAN 512 绑定至 LAN1，实现对连接 E2633 路由器和光猫网线的复用。
然后，在路由器中设置IPTV透传，这样就可以让 IPTV 机顶盒连接路由器 LAN1 来看电视。
然而，设置完成后打开 IPTV 却没有网络。

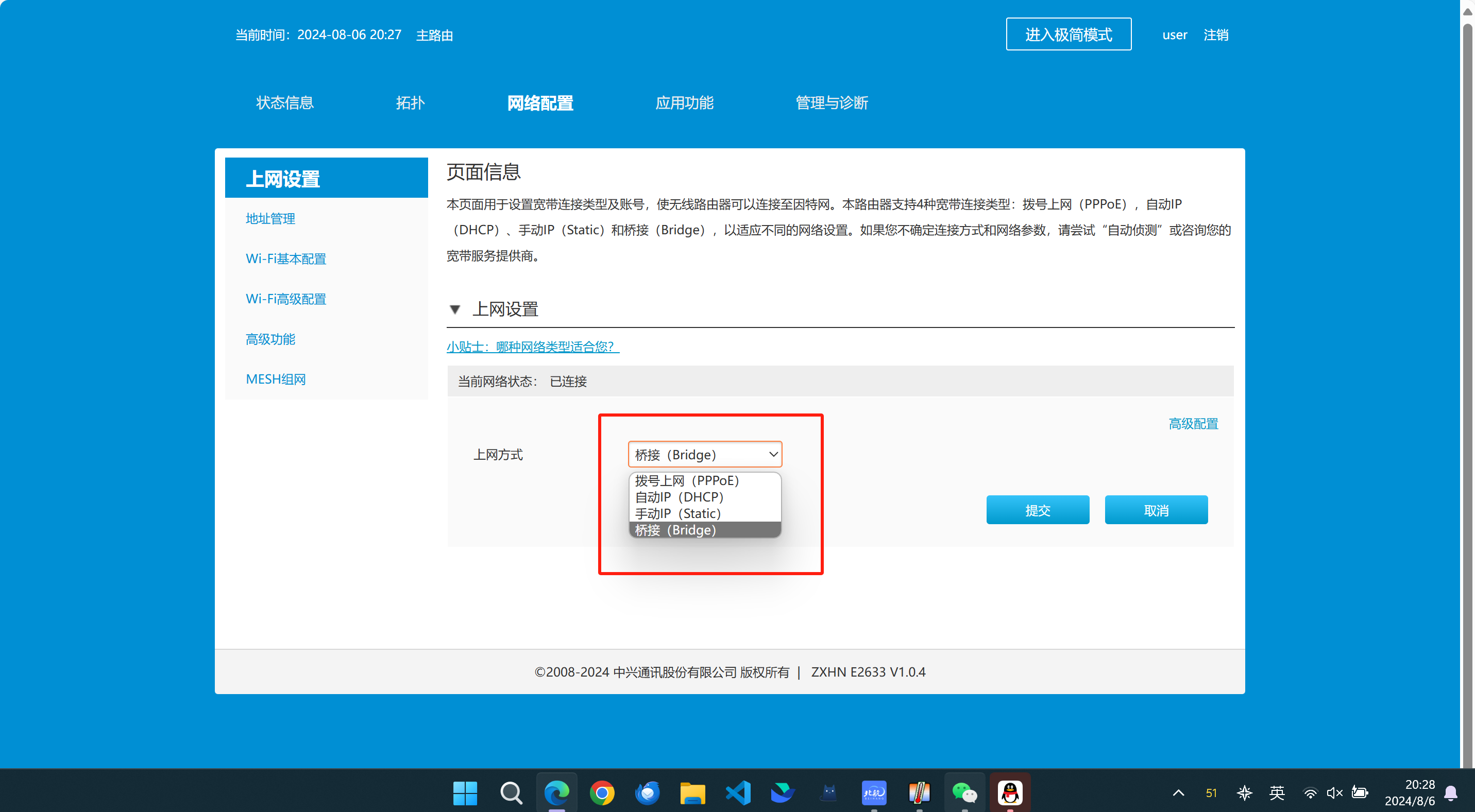

经过排查，是路由器上网方式设置的问题导致的。光猫中，Internet 服务的模式是路由模式，并且带有 DHCP Server；而 IPTV 服务的模式是桥接模式，且不带有 DHCP Server。路由器设置的上网模式是桥接，对于 Internet 服务而言，光猫是路由模式，所以路由器是桥接模式不影响上网；而对于 IPTV 服务而言，光猫和路由都是桥接模式的话，自然就上不了网了，光猫和路由都不会分配 IP 地址和路由。
因此，这里把路由器的上网模式从桥接改为 DHCP 就可以了。
2. 方案选择

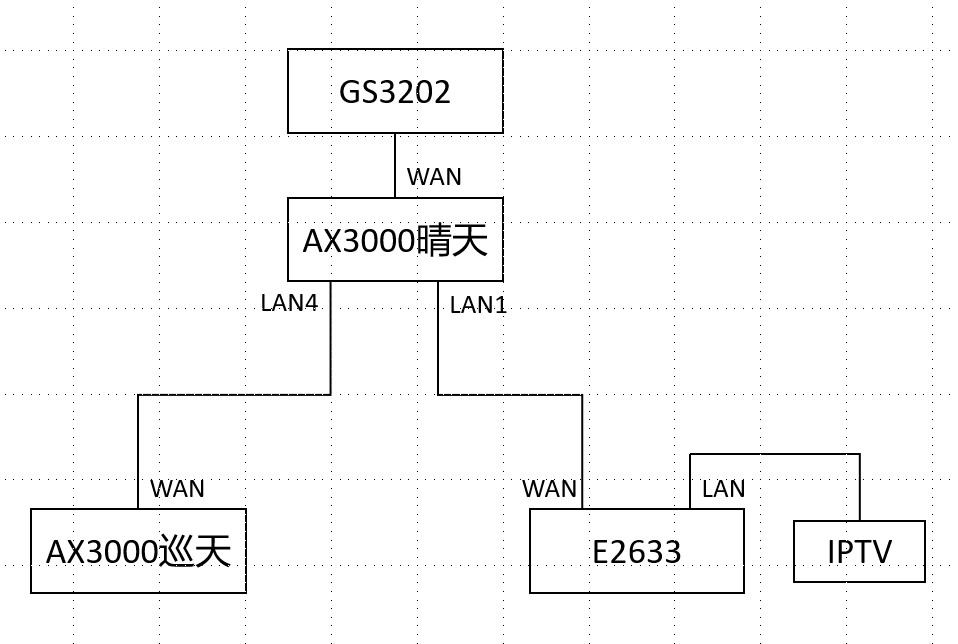

由于客厅和卧室到弱电箱的网线都只有一根，所以最简单的方案是：AX3000晴天是一种壁挂式路由，作为主路由挂在弱电箱旁边，然后直接可以连接客厅和卧室的子路由。
然而，经过多方咨询，了解到这种情况下 IPTV 只能接到主路由的 LAN 口，没有办法接到子路由的 LAN 口。因为如果 IPTV 要使用的话，主路由和子路由都要配置 IPTV 透传，那样主路由的 LAN1 口既要做 MESH，又要做 IPTV 透传，所以不可用！
而突发奇想的第二种方法是用旧华硕路由器关闭 WiFi 功能，或者是用软路由等，然后让两个中兴的路由器连接到上面做 AP Mesh。但是，同样也无法使用 IPTV。

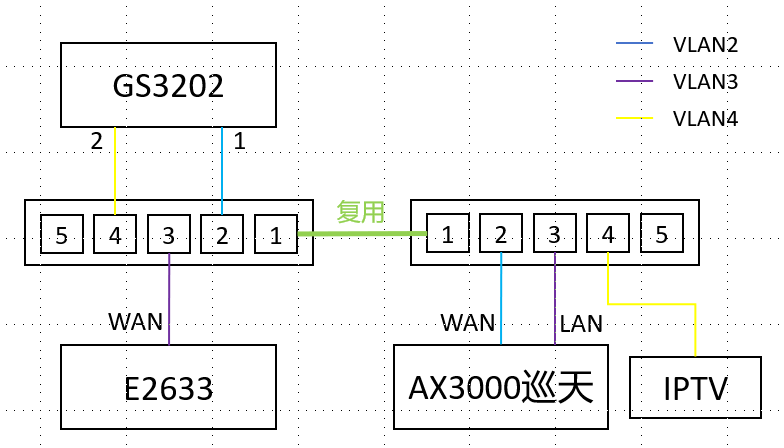

所以为了这个 IPTV，就只能使用最复杂的 VLAN 方案了，使用两个水星 GS105 pro 网管交换机。1口作为 trunk，复用传输数据；2 口划入 VLAN2，负责光猫和主路由 WAN 口连接；3 口划入 VLAN3，负责主路由 LAN 口和副路由 WAN 口连接；4 口划入 VLAN4，负责光猫 IPTV 口和 IPTV 机顶盒连接。
注意这里我把 AX3000 巡天和 E2633 调换了位置，是因为标准版比定制版更适合作为主路由。
3. Mesh 配置
首先，在弱电箱旁边不使用交换机直接按照：光猫 - 主路由 - 子路由的顺序测试组网，这个过程非常简单，把主路由接上网线通电以后，连接默认的 WiFi 进入设置网站设置 WiFi 名和密码等即可。

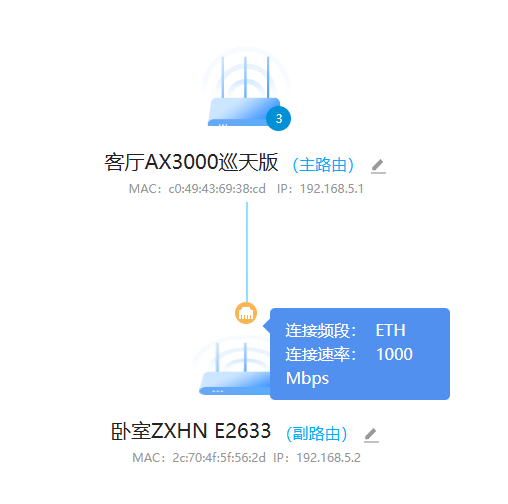

然后在主路由的设置网页中关闭“自组网V2”选项，将子路由恢复默认设置（用牙签戳reset五秒以上，如果是全新的就不需要恢复了），然后把子路由的 WAN 接到主路由的 LAN，可以看到子路由闪灯，过一段时间等子路由灯绿了就是自动配置好 mesh 了，上到路由管理后台可以看到组网情况：
此时，说明两个路由器的组网功能是正常的，然后就把两个路由器分别放到客厅和卧室，然后配置 VLAN 交换机来单线复用。
在拓扑中可以看到，两个交换机的端口对应是对称的，所以两个交换机的设置是一模一样的。

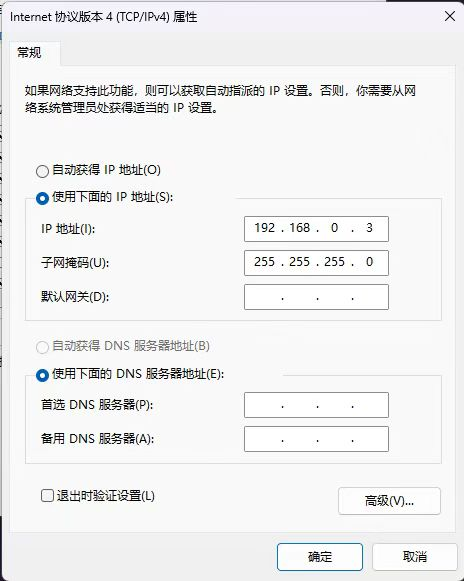

首先，把交换机用网线接入到电脑上，交换机的默认配置地址是 192.168.0.1，所以将电脑有线网卡的 IP 设置为 192.168.0.x 网段，这里我设置为了 192.168.0.3：
然后，就可以在浏览器访问 192.168.0.1 来进入交换机的配置网页，然后输入交换机背面的默认账号密码登录。
首先进入到 “VLAN - 801.2Q VLAN”，开启 “802.1Q VLAN使能” 并应用，然后配置各个端口的 VLAN。

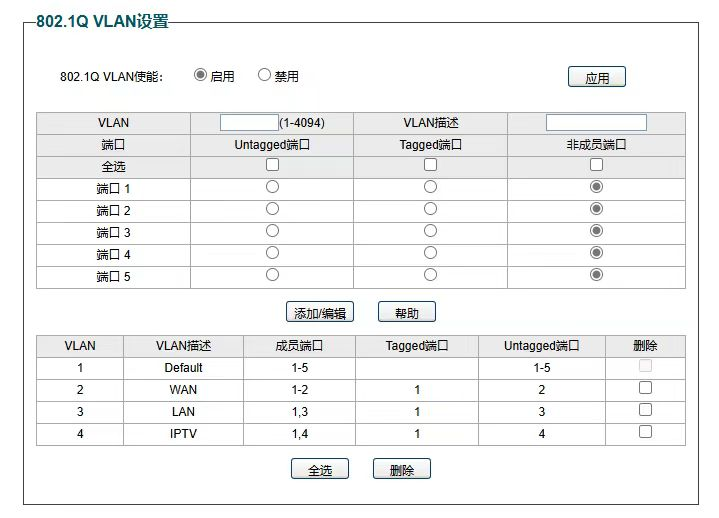

需要注意的是 trunk 端口（也就是复用多个 VLAN 的端口，这里是 1 号口）需要设置为 tagged，而只走一个 VLAN 的端口设置为 untagged，总体 VLAN 设置如下：

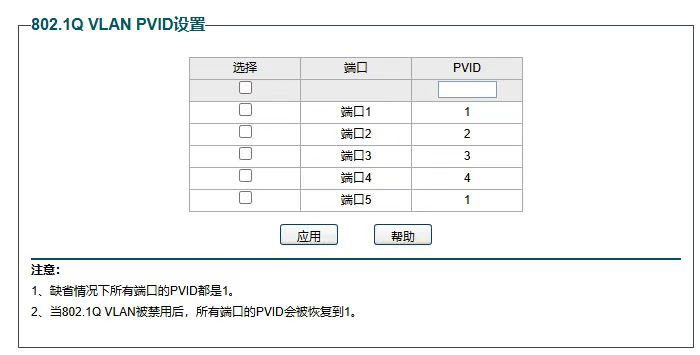

然后在 “VLAN - 802.1Q PVID设置” 中把三个 untagged 端口的 PVID 设置为对应的：
两台 VLAN 交换机保存退出以后，按照拓扑定义的方式接线，等待几十秒以后主路由和子路由都亮绿灯，组网成功。但是使用 VLAN4 的 IPTV 却没有正常工作，下面介绍 IPTV 的进一步配置方法。
4. IPTV 配置
IPTV 通过 VLAN4 在光猫的 2 号口和机顶盒之间传输数据，但是机顶盒并不能联网。
在机顶盒上面检测，机顶盒到光猫的内网是通的，但是不能到外网。
在 1. 中通过路由器透传配置 IPTV 的情况中，需要把路由器上网设置从桥接改为 DHCP 才能让 IPTV 机顶盒上网，这是因为光猫中 IPTV 设置的模式是桥接模式，需要内网的路由器进行路由和 IP 地址分配。在使用 VLAN 交换机复用的配置中也是类似的，光猫无法直接路由 IPTV 的数据，但是这里的 IPTV 机顶盒又没有接入到路由器 LAN 口，那么要怎么给其配置呢？答案是先配置交换机，把交换机加入到主路由的网络中，而 IPTV 机顶盒又连接在交换机上面，可以通过这个方式继续让路由器给 IPTV 路由。
在交换机的 “系统管理 - IP设置” 中设置IP 和网络，由于主路由的 IP 是 192.168.5.1，所以把弱电箱交换机的 IP 设置为 192.168.5.252，客厅交换机的 IP 设置为 192.168.5.253，两者的默认网关都设置为主路由 192.168.5.1。
而且这样一来，两个交换机加入了主路由的网络，无需用网线连接到交换机上面才能设置，而是直接连上 WiFi，访问上面的两个 IP 地址就能设置交换机。
此外，在两个交换机的 “二层交换 - IGMP 侦听” 中，都把 IGMP 侦听关掉（IPTV 是基于 IGMP 组播实现的，至于为什么关闭侦听我也不是很清楚…）。
然后重新尝试 IPTV 就可以正常使用了。
